如同其他電子元器件一樣，二極管工作時會產生一定的熱量使自身溫度升高，這樣的發熱對器件的使用是有一定副作用的。針對不同的應用環境，一般選擇對應工作溫度的二極管產品。
工作過程中，二極管的工作溫度主要由允許結溫決定。二極管的作用：大家知道，二極管管芯P-N結消耗的功率為流過二極管的電流乘以壓降，這個功耗會產生熱量，使芯P-N結的溫度升高。這是非常有害的，因?yàn)楫?dāng)結溫上升到一定值時，二極管就會燒壞。
高壓二極管采用SOT23封裝
BAS21TH高壓二極管采用SOT23封裝，可在高達175℃ 的溫度下工作
二極管的結溫與材料直接相關，不同結構的二極管由于使用材料和封裝結構不同，允許的工作溫度也不同。其中，一般二極管產品的工作結溫為-65℃至150℃，肖特基二極管的工作結溫為-65℃至125℃，玻璃鈍化（GPP）二極管的工作結溫較寬為－65℃至175℃，這也是AEC-Q101車規要求的溫度范圍。

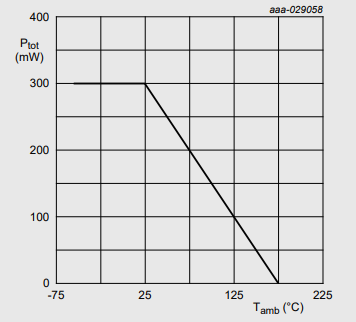

BAS21二極管的功率降額曲線
Nexperia面向AEC-Q101高溫應用推出的BAS16/21二極管采用SOT23封裝，可在高達175℃ 的溫度下工作。雖然屬于通用開關二極管，這些器件的總功耗（Ptot）亦比基礎的150℃ 額定部件高25%，使客戶能夠?qū)崿F(xiàn)引擎蓋下應用的高溫設計，包括變速箱和電機驅動、以及LED照明和其他工業用途。這些器件也符合AEC-Q101的標準，具有車規級的高可靠性。
面對汽車應用對小型化的要求，Nexperia不斷擴展高溫二極管封裝，除了SOT23封裝外，175℃高溫二極管產品組合目前已經涵蓋了高達15A的所有性能等級，提供的封裝包括無引角DFN封裝、引腳SMD封裝及clipbond FlatPower(CFP)封裝和LFPAK封裝。
