熱敏電阻在咱們生活日常中應用非常的廣泛，比如咱們的家用電器空調，暖風機就有熱敏電阻的存在，甚至應用在通訊和航天航空中，一個小小的元件，有大大的作用，發展前景極其廣闊。那么你知道熱敏電阻的作用還有哪些嗎？現在就來學習下熱敏電阻的作用和了解下熱敏電阻參數吧。

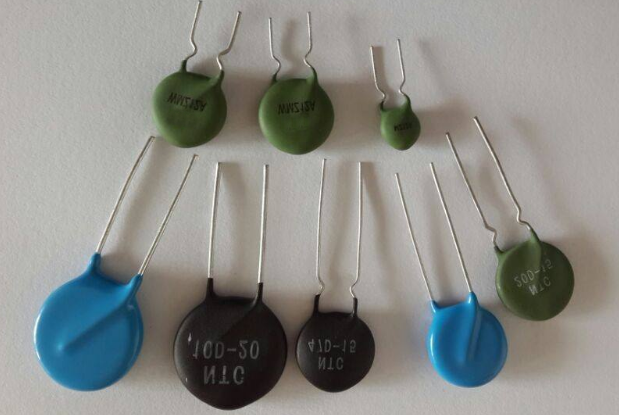

熱敏電阻的作用
熱敏電阻是開發早、種類多、發展較成熟的敏感元器件。熱敏電阻由半導體陶瓷材料組成，熱敏電阻是用半導體材料，大多為負溫度系數，即阻值隨溫度增加而降低。熱敏電阻主要特點有靈敏度較高；工作溫度范圍寬；體積小；使用方便；易加工成復雜的形狀，可大批量生產；穩定性好、過載能力強。
由于半導體熱敏電阻有獨特的性能，所以在應用方面它不僅可以作為測量元件，還可以作為控制元件和電路補償元件。熱敏電阻廣泛用于家用電器、電力工業、通訊、軍事科學、宇航等各個領域，發展前景極其廣闊。
1、熱敏電阻的作用：過熱保護
過熱保護分直接保護利間接保護。對小電流場合，可把熱敏電阻傳感器直接串人負載中，防止過熱損壞以保護器件，對大電流場合，可用于對繼電器、晶體管電路等的保護。例如，在電動機的定子繞組中嵌入突變型熱敏電阻傳感器并與繼電器串聯，當電動機過載時，定子電流增大，引起發熱。當溫度大于突變點時，電路中的電流可以內十分之幾毫安突變?yōu)閹资涟玻虼死^電器動作，從而實現過熱保護。
2、熱敏電阻的作用：測溫

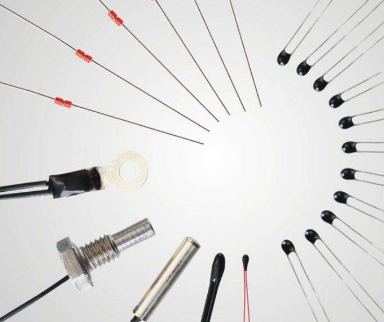

作為測量溫度的熱敏電阻傳感器一般結構較簡單，價格較低廉。沒有外面保護層的熱敏電阻只能應用在干燥的地方；密封的熱敏電阻不怕濕氣的侵蝕、可以使用在較惡劣的環境下。由于熱敏電阻傳感器的阻值較大，故其連接導線的電阻和接觸電阻可以忽略，因此熱敏電阻傳感器可以在長達幾千米的遠距離測量溫度中應用，測量電路多采用橋路。
3、熱敏電阻的作用：溫度補償
熱敏電阻傳感器可在一定的溫度范圍內對某些元器件濕度進行補償。例如，動圈式儀表表頭中的動圈由銅線繞制而成，溫度升高，電阻增大，引起溫度的誤差。因而可以在動圈的回路中將負溫度系數的熱敏電阻與錳銅絲電阻并聯后再與被補償元器件串聯，從而抵消內于溫度變化所產生的誤差。
熱敏電阻的技術參數詳解
1、標稱阻值Rc:一般指環境溫度為25℃時熱敏電阻器的實際電阻值。
2、實際阻值RT:在一定的溫度條件下所測得的電阻值。
3、材料常數:它是一個描述熱敏電阻材料物理特性的參數，也是熱靈敏度指標，B值越大，表示熱敏電阻器的靈敏度越高。應注意的是，在實際工作時，B值并非一個常數，而是隨溫度的升高略有增加。
4、電阻溫度系數αT:它表示溫度變化1℃時的阻值變化率，單位為%/℃。
5、時間常數τ:熱敏電阻器是有熱慣性的，時間常數，就是一個描述熱敏電阻器熱慣性的參數。它的定義為，在無功耗的狀態下，當環境溫度由一個特定溫度向另一個特定溫度突然改變時，熱敏電阻體的溫度變化了兩個特定溫度之差的63.2%所需的時間。τ越小，表明熱敏電阻器的熱慣性越小。
6、額定功率PM:在規定的技術條件下，熱敏電阻器長期連續負載所允許的耗散功率。在實際使用時不得超過額定功率。若熱敏電阻器工作的環境溫度超過25℃，則必須相應降低其負載。

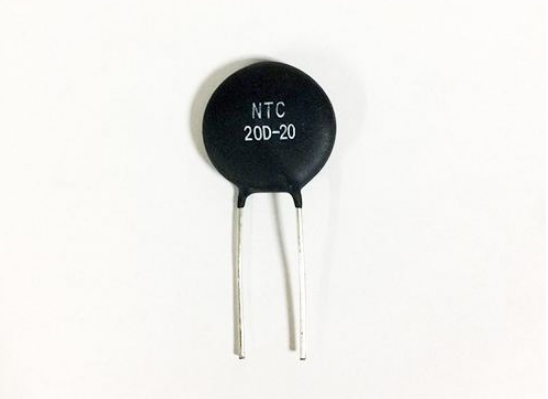

熱敏電阻
7、額定工作電流IM:熱敏電阻器在工作狀態下規定的名義電流值。
8、測量功率Pc:在規定的環境溫度下，熱敏電阻體受測試電流加熱而引起的阻值變化不超過0.1%時所消耗的電功率。
9、最大電壓:對于NTC熱敏電阻器，是指在規定的環境溫度下，不使熱敏電阻器引起熱失控所允許連續施加的最大直流電壓;對于PTC熱敏電阻器，是指在規定的環境溫度和靜止空氣中，允許連續施加到熱敏電阻器上并保證熱敏電阻器正常工作在PTC特性部分的最大直流電壓。
10、最高工作溫度Tmax:在規定的技術條件下，熱敏電阻器長期連續工作所允許的最高溫度。
11、開關溫度tb:PTC熱敏電阻器的電阻值開始發生躍增時的溫度。
12、耗散系數H:溫度增加1℃時，熱敏電阻器所耗散的功率，單位為mW/℃。
