pnp和npn的區別圖解，在工業控制領域一般受限于國外PLC類型的選擇，選擇了日系PLC和德系PLC就選擇了兩種不同的控制接口，對于這兩種接口，很多時候我們對其概念很模糊，在這里將詳細闡述兩者的區別。
日系PLC的接口一般為NPN型（漏型輸出），即集電極開路輸出方式，由于日本人比較謹慎，免責申明做的比較好，所以它一般喜歡控制地GND，電源是你給的，燒了東西算你的。
德系PLC的接口一般為PNP型（源型輸出），即控制Power方式，由于德國人比較喜歡主動權把握在自己手里，我給你Power了你才能動作，不給你Power是比較安全的，你想燒東西沒有Power怎么燒？

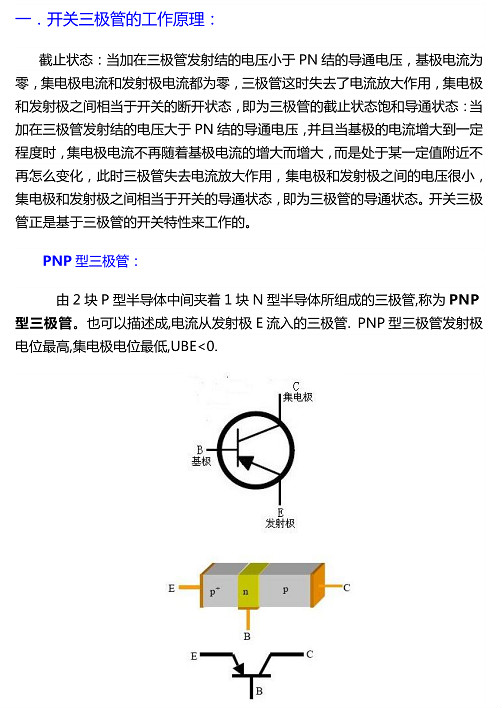

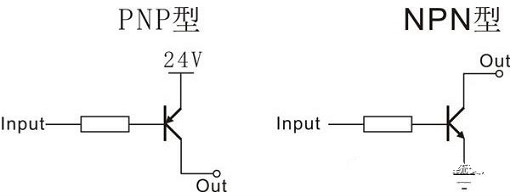

更清楚一些表達的話，我們可以利用晶體管的形式來理解的更為深刻一些。

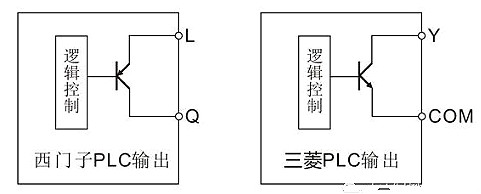

從上圖我們可以看出，西門子對安全的把控在電源上做足了文章，所以西門子PLC內部電路上對電源的抗干擾及濾波相對來說做的比較實在一些，而三菱PLC則由于把Power留給了客戶去提供，這部分電源對于絕大部分客戶來講，根本不會做抗干擾及濾波部分的考慮。
為何要分為PNP型和NPN型

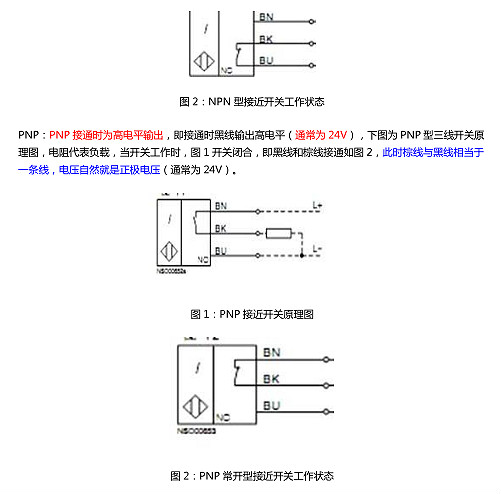

1.接近開關的負載可以是信號燈、繼電器線圈或可編程控制器 PLC 的數字量輸入模塊。

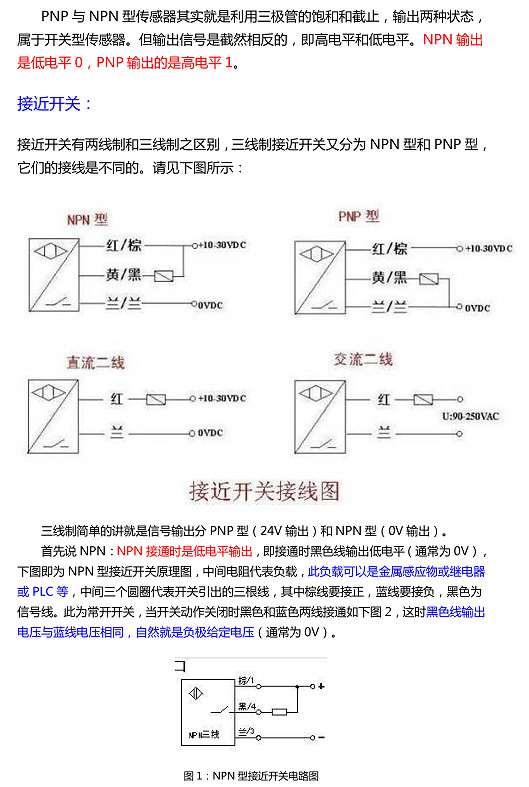

2.需要特別注意接到 PLC 數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源 0V，電流從輸入模塊流出（日本模式），此時，一定要選用 NPN 型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用PNP型接近開關。千萬不要選錯了。
3.兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
