1.穩壓二極管也稱為齊納二極管，是二極管的一種,工作在反向擊穿狀態。在電路中的符號如圖1。
圖1

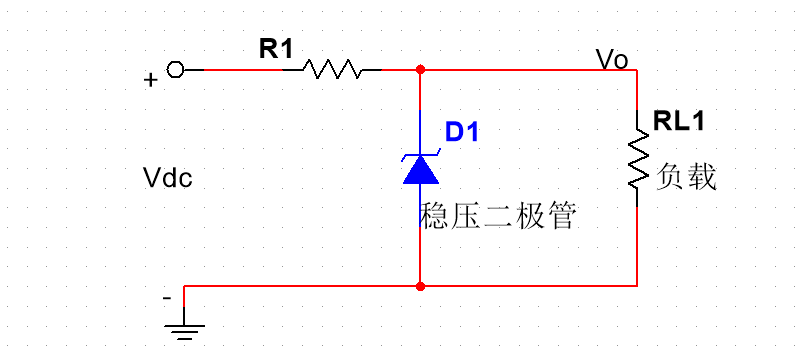

2.典型應用電路如圖2.
圖2
3.穩壓原理與過程：
當Vdc上升-Vo上升（瞬間）-RL1電流增大-R1壓降增大（瞬間)-Vo減少（Vdc不變），從而形成循環。Vdc的電壓變化轉移到R1上的電壓變化，使得Vo在一定條件上輸出為穩定的電壓值。為了有好的穩壓效果，通常Vdc為Vo的2~3倍。

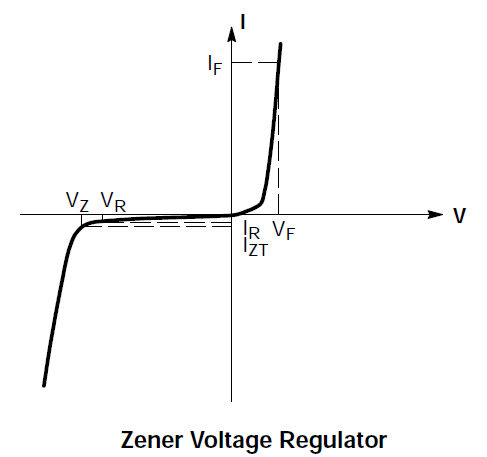

伏安特性如圖3。橫軸為電壓，正半軸為正向電壓，負半軸為反向電壓?？v軸為電流，上半軸為正向電流，負半軸為反向電流。
圖3
4.穩壓二極管的關鍵參數
PD:額定功耗
Vz:穩定電壓
Iz:在穩壓下的電流
IZK:反向擊穿能輸出穩定電壓的拐點電流
ZZK：反向擊穿能輸出穩定電壓的拐點阻抗
VR：反向電壓
IR:反向電流
VF:正向電壓
IF：正向電流
