三極管集電極直流電路就是集電極與直流工作電壓端之間的電路，這一直流電路是三極管三個電極直流電路中變化量最少的電路。
一、正電源供電NPN型三極管典型集電極直流電路之一
下圖所示是正電源供電NPN型三極管典型集電極直流電路之一。電路中的Q1是NPN型三極管，+V是正極性直流工作電壓端，電阻R2接在三極管Q1集電極與正極性直流工作電壓+V端之間，集電極電阻R2構成三極管Q1集電極電流回路。
集電極電流的回路是：正極性直流工作電壓+V端--R2--Q1管集電極-Q1管發射極--L1--地端。
三極管集電極直流電流回路是從電源端經過三極管集電極、發射極到地線，再由電源內電路（電路中未畫出）構成的閉合回路。

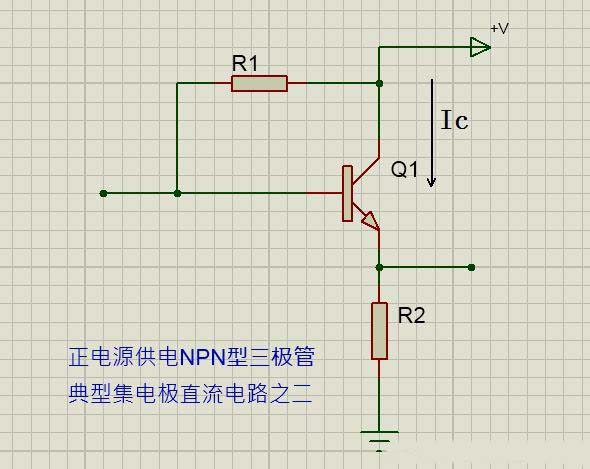

二、正電源供電NPN型三極管典型集電極直流電路之二
下圖所示是正電源供電NPN型三極管典型集電極直流電路之二。當三極管接成共集電極放大器時，三極管的集電極將直接接在直流工作電壓+V端。
三極管Q1的集電極直接接在+V端，而沒有集電極負載電阻，此時必須在三極管Q1發射極回路中接有發射極電阻R2。
集電極電流回路是：正極性直流工作電壓+V端--Q1管集電極-Q1管發射極--R2--地端。

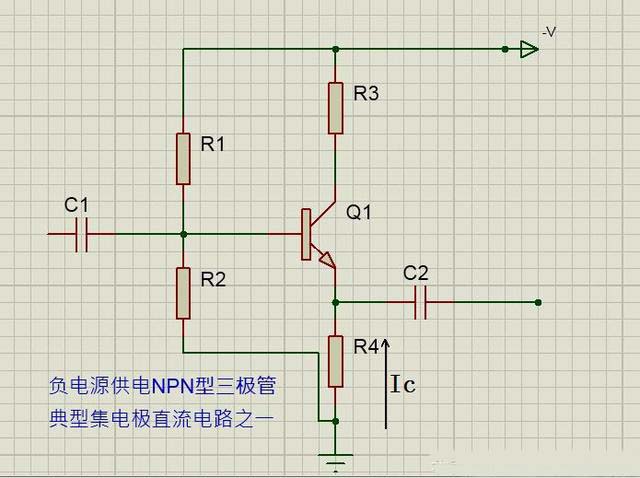

三、負電源供電NPN型三極管典型集電極直流電路之一
下圖是負電源供電NPN型三極管典型集電極直流電路之一。電路中的Q1是NPN型三極管，-V是負極性直流工作電壓端，電阻R4接在三極管Q1集電極與地線之間，這樣構成三極管Q1集電極電流回路。
集電極電流的回路是：地端--R4--Q1管集電極-Q1管發射極--R3--負極性直流工作電壓-V端。
四、負電源供電NPN型三極管典型集電極直流電路之二
下圖是負電源供電NPN型三極管典型集電極直流電路之二。電路中的Q1是NPN型三極管，-V是負極性直流工作電壓端，電阻R2是三極管Q1管發射極電阻，Q1管集電極直接接地線，沒有集電極負載電阻，三極管Q1構成共集電極放大器。
集電極電流的回路是：地端--Q1管集電極--Q1管發射極--R2--負極性直流工作電壓-V端。
五、正電源供電PNP型三極管集電極直流電路
下圖是正電源供電PNP性三極管集電極直流電路。電路中的Q1是PNP型三極管，+V是正極性直流工作電壓端，電阻R4接在三極管Q1集電極與地線之間，集電極電阻R4構成三極管Q1集電極電流回路。
集電極電流的回路是：正極性直流工作電壓+V端--R3--Q1管發射極--Q1管集電極--R4--地端。

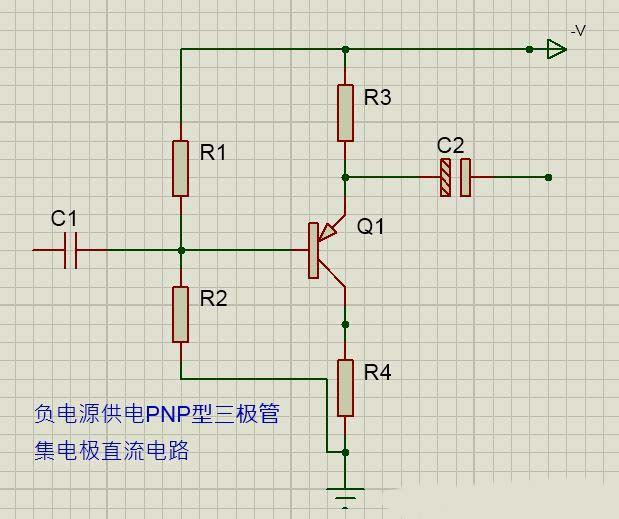

六、負電源供電PNP型三極管集電極直流電路
下圖是負電源供電PNP型三極管集電極直流電路。電路中的Q1是PNP型三極管，-V是負極性直流工作電壓端，電阻R3接在三極管Q1集電極與負極性直流工作電壓-V端之間，這樣構成三極管Q1集電極電流回路。
集電極電流回路是：地端--R4--Q1管發射極--Q1管集電極--R3--負極性直流工作電壓-V端。

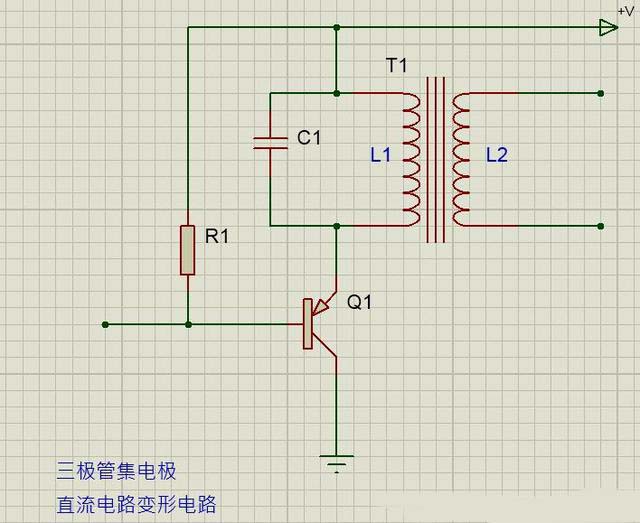

七、變形集電極直流電路
下圖是一種三極管集電極直流電路的變形電路。電路中的Q1是NPN型三極管，采用正極性直流電壓+V供電，R1是三極管Q1固定式偏置電阻，T1是變壓器，它的一次繞組L1接在三極管Q1集電極回路中。
根據集電極直流電路分析方法可知，Q1管集電極與直流工作電壓+V端之間有兩個元器件，一是變壓器T1的一次繞組T1，二是電容器C1，在這一電路中，集電極回路中沒有電阻。
由于電容器具有隔開直流電的特性，所以電容器C1是不能構成Q1管集電極直流電流回路的。根據繞組的特性可知，繞組L1可以讓直流電流流過，所以T1的一次繞組L1構成了這一電路中三極管Q1集電極的直流電路。
集電極直流電路的特點
工作在放大狀態下的三極管，無論集電極電路如何變化，三極管的集電極必須與直流工作電壓端之間，或是與地線之間成直流回路。構成集電極的直流通路。三極管的集電極直流電路就是要構成集電極直流電流的回路。
只要是能夠構成集電極直流回路的元器件都有可能是集電極直流電路中的元器件。
三極管集電極與直流電壓端之間，或是與地線之間有以下兩種連接情況。
1、集電極直接與直流電壓端相連（之間沒有元器件）。
2、通過一個電阻器或其他元器件相連。這兩種集電極直流電路與該三極管構成何種類型放大器有關。
集電極放大電路的分析方法
分析這一電路時，首先在電路中找到三極管電路符號，然后找到三極管的集電極，從集電極出發向直流電壓端或是地端查找元器件，這些元器件中的電阻器或是電感器、變壓器很可能是構成集電極直流電路的元器件，特別是電阻器。
電容器可以不去考慮，因?yàn)殡娙萜骶哂懈糁绷麟娏鞯淖饔茫豢赡軜?gòu)成直流電路。
