電感簡單的說就是導電的螺旋線圈。電感種類比較多，有插腳的貼片的等等。 如圖 1： 圖 1 L1 是有芯電感 L2 是無芯電感的原理圖畫法，這里是講解反激正激而電感種類只說到這里。
2、激勵方式
1、電感特性：當電感里流入電流 I 時電感會在電流方向產生反向電動勢如圖 2 所標電 感 L1 上端有個點那個點就是反向電動勢產生的（只是個標志，不代表這個點就是正 極或者負極）和流入電流方向相反。
（圖 2）

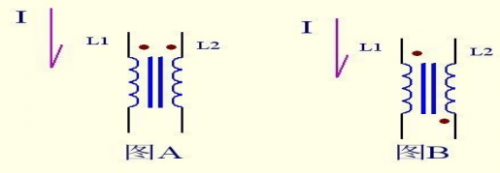

圖 2 這個是電感的特性。圖中的一個藍色的比較粗的豎 1 是磁芯的簡化圖。2、耦合特性：先看圖片 2 看看能不能分辨出圖 A 和圖 B 有何不同之處。
（圖三）
圖三，一眼便看出就是點不同。當圖 A 里 L1 有電流 I 流入時自身產生上+下 - 感應電動勢。同時在圖 AL2 里也產生一個上+下 - 的電動勢。當然這兩個電感線圈必須在同一個磁芯（同 一個磁路）上才可以的。在圖 B 里的 L2 就產生一個方向相反的感應電動勢。（在圖中我們 定義為 L1 是初級線圈，L2 是次級線圈）。
那么這個感應電動勢的同方向和反方向是怎樣形成的？這個最簡單了，這個是在生產變壓 器來決定的。和流入電流的電感在繞線時方向相同就可以在起始腳產生相同的電動勢了。輸出整流二極管決定的是正激和反激。如果你初級繞組是從變壓器的一腳順時針結束到二 腳，次級繞組從三腳順時針結束于四腳，如果你的輸出整流二極管接在了變壓器的 3 腳變壓器的四角接地，，這個叫正激，如果你的輸出二極管接在了變壓器的 4 腳，變壓器的三腳接 地那么就是反激如下圖四：A 圖是正激 B 圖是反激。
圖 4 上面是一個開關電源的簡化圖。Q1 是開關管 D1 是整流管。
（圖四）
3、混合激勵方式
如圖 5 圖所示：
（圖五）
很容易看出這里的整流輸出有兩組輸出 ，不同的是一個輸出是反激（主輸出）一個輸 出是正激（輔助輸出）。那么這樣電路怎么叫？我習慣上也叫做反激。主要是看電源的 主輸出和初級成什么激勵方式來定。
