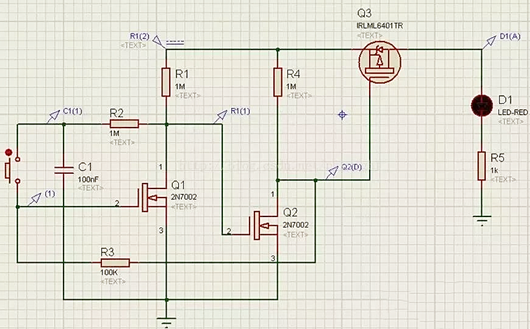

單鍵開關機電路一
因?yàn)閙os管初始狀態是隨機的，可以先假設Q1的G極為高電平，Q1處于導通狀態，D極輸出低電平，使Q2的G極為低電平，Q2處于截止?fàn)顟B(tài)，輸出高電平，所以Q3也處于截止，總的輸出電源關閉，燈不亮。同時Q2l輸出的高電平通過R3反饋給Q1使其導通，整個系統處于穩定狀態。
當按下按鍵時，Q1的G極變成低電平，使其截止，輸出變成高電平，高電平接到Q2的G極，使其導通，Q2輸出低電平，所以Q3也導通，總的輸出電源打開，燈亮了。
單鍵開關機電路二
此電路可以應用于很寬的電壓范圍（4.5V~40V，最大19A的電流），R5為可選，當輸入電壓小于20V時可短接；輸入電壓大于20V時建議接上，R5的取值應滿足與R1的分壓使MOS管V1的GS電壓大于-20V小于-5V（在V2導通時），盡量使V1的GS電壓在-10V~-20V之間以使V1輸出大電流。
按鈕按下前，V2的GS電壓（即C1電壓）為零，V2截止，V1的GS電壓為0，V1截止無輸出；當按下S1，C1充電，V2 GS電壓上升至約3V時V2導通并迅速飽和，V1 GS電壓小于-4V，V1飽和導通，Vout有輸出，發光管亮（此時應放開按鈕）C1通過R2、R3繼續充電，V1、V2狀態被鎖定；
當再次按下按鈕時，由于V2處于飽和導通狀態，漏極電壓約為0V，C1通過R3放電，放至約3V時，V2截止，V1柵源電壓大于-4V，V1截止，Vout無輸出，發光管滅（放開按鈕），C1通過R2、R3及外電路繼續放電，V1、V2維持截止?fàn)顟B(tài)。
注：S1使Vout打開或關閉后應放開按鈕，不然會形成開關振蕩。
單按鍵開關機電路三
本例電路可實現通過按一次按鍵S1實現開機，再按一次S1實現關機的功能。
電路工作過程：
電路中連接器P1是一個電源連接器，電源+從1，2腳輸入，電源地從3，4腳輸入。
電路上電后，P-MOS管Q1的G極和S極都是為高電平，所以Q1處于截止?fàn)顟B(tài)，VCC出沒有電源輸出。同時，電容C2通過電源，電阻R2，電阻R4充電。C2上的電壓會慢慢上升。
當按下開關S1時，電容C2上的電壓加在三極管Q2的基極上，使Q2飽和導通。此時PMOS管Q1的G極被三極管Q2拉低至低電平，使MOS管的GS電壓為負，Q1導通。連接器P1輸入的電源通過MOS管，二極管D2輸出至VCC。同時經過反饋電阻R1，將輸出的電源電壓加至三極管Q2的基極，維持Q2導通。
所以，這個時候即使按鍵S1松開，電路也會保持在開機狀態，這就是自鎖的作用。
電路開機后，電容C2通過二極管D1，三極管Q2完全放電，使C2上的電壓為低電平。為電路關機做準備。
需要關機時，按下開關S1，電容C2上的低電平電壓拉低Q2的基極電壓，使Q2截止。這樣Q1的G極又恢復高電平，MOS管GS間的電壓不再能夠維持Q1的導通，所以Q1也截止，切斷電源通路，電路關機。
注意：
本例電路開機是沒有問題的，但是在關機時，電容C2上的電壓不會是0，它是二極管D1的壓降+三極管Q2的飽和管壓降。所以，如果這個電壓大于0.7V的話，就很難使電路關機。因此，二極管D1和三極管Q2的選型有一定的要求。
