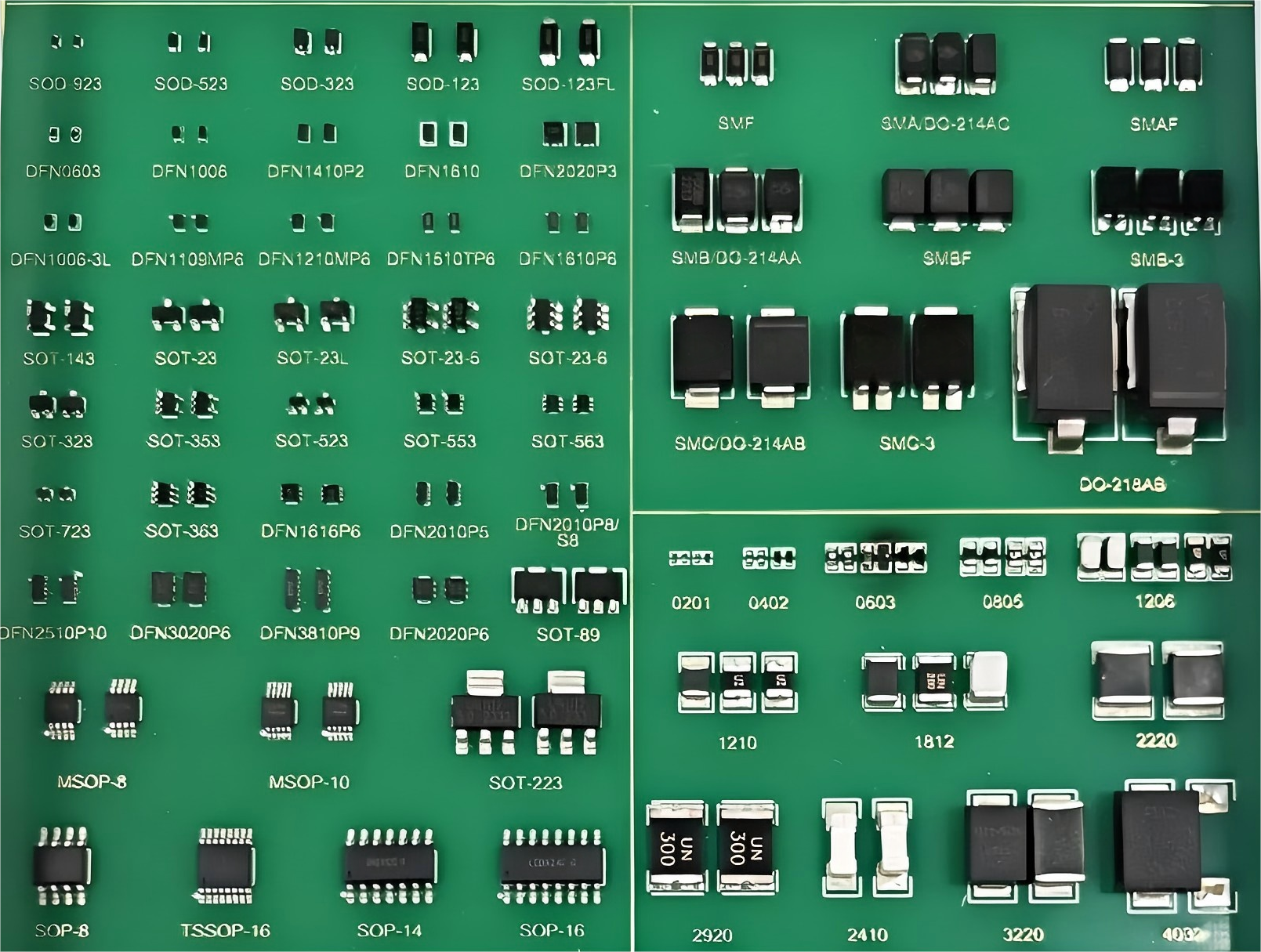

各類二極管的壓降范圍
硅二極管
硅二極管在眾多二極管類型中最為常見，其正向壓降一般維持在0.6V至0.7V這一區間。這一壓降范圍的形成，源于硅材料的帶隙大約為1.1eV，電子與空穴在P-N結處進行重組時需消耗一定能量。
鍺二極管
相較之下，鍺二極管的正向壓降則要低不少，通常處于0.2V到0.3V的水平。鍺的帶隙約為0.66eV，這使得載流子在P-N結中的復合過程更為輕松，進而導致正向壓降降低。不過，鍺二極管因熱穩定性欠佳，在實際應用中的占比逐漸被硅二極管所取代。
肖特基二極管
肖特基二極管的正向壓降在各類二極管中是最低的，一般在0.2V到0.4V之間。它并非依靠P-N結來實現導電，而是借助金屬 - 半導體接觸。這種獨特的結構讓電子能夠更迅速地流動，有效減少了能量損耗。正因如此，肖特基二極管在高頻以及快速開關電路領域大放異彩，諸如開關電源和射頻應用等場景都離不開它的身影。
MOSFET（場效應管）
盡管MOSFET通常被歸類為開關元件，但在特定情境下，比如同步整流應用中，也會充當二極管的角色。MOSFET的導通壓降（V_DS）主要由其R_DS（on）（導通電阻）以及流經的電流所決定，數值有可能低至幾十毫伏。這一特性使得MOSFET在高效電源設計環節備受青睞。
發光二極管（LED）
發光二極管的正向壓降一般在2V到3V的區間，這是LED實現發光功能所必需的最小導通電壓。
影響二極管壓降的因素
二極管的壓降并非固定不變，它會受到諸多因素的影響：
電流大小
隨著流經二極管的電流不斷增大，其正向壓降也會相應地有所上升。這是因?yàn)殡娏鞯脑黾訒?huì)導致二極管內部的電場分布以及載流子濃度發生變化，進而影響壓降數值。
環境溫度
溫度的升高通常會使二極管的正向壓降出現降低的趨勢。然而，當溫度過高時，二極管的漏電流會顯著增加，這不僅會干擾正常的導電過程，還可能引發器件性能下降，甚至損壞。
總結
不同類型的二極管展現出各異的壓降特性，這使得它們在各類電路設計中有著不同的適用場景。在進行電路設計時，準確選擇合適的二極管類型及其壓降范圍對于確保電路的效率與穩定性至關重要。設計人員需依據具體的應用需求以及電路特性，綜合考量電流、溫度等多方面因素，精心挑選契合要求的二極管，以達到最佳的電路性能表現。
