一、技術原理與核心作用

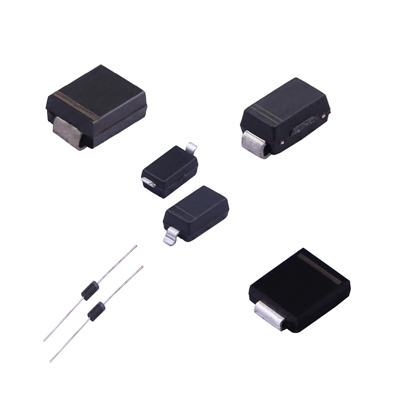

快恢復二極管是一種采用PIN結型結構的半導體器件，通過在P型與N型硅材料間增加基區I，大幅縮短反向恢復時間（通常為幾十至幾百納秒），同時降低正向壓降（約0.6-1.5V）并提升耐壓能力（最高可達數千伏）。其核心作用體現在：

高頻整流：在開關電源、逆變器等高頻電路中實現高效電能轉換，減少開關損耗。

續流保護：為感性負載（如電機）提供電流通路，防止反向電壓擊穿功率開關器件（如MOSFET、IGBT）。

阻尼抑制：吸收電路中因開關動作產生的電壓尖峰，抑制電磁干擾（EMI）。

二、典型應用場景

1. 開關電源與變頻器

在開關電源中，快恢復二極管作為高頻整流器件，可顯著提升轉換效率（如手機充電器、服務器電源）。變頻器則利用其快速恢復特性，優化PWM波形質量，降低諧波損耗 。

2. 新能源系統

光伏逆變器：將太陽能板輸出的直流電轉換為交流電，快恢復二極管的高耐壓與低損耗特性保障系統長期穩定運行。

電動汽車驅動電路：在電機控制器中擔任續流二極管，保護IGBT模塊并提升能量回收效率。

3. 工業設備

電感加熱裝置：用于高頻諧振電路，縮短加熱時間并降低能耗。

伺服控制系統：確保電機啟停瞬間的電流快速切換，提升響應精度。

4. 通信設備

在5G基站、射頻模塊等高頻場景中，快恢復二極管的低結電容（C_j）特性可減少信號失真，保障通信質量。

三、選型關鍵參數

根據應用需求，需重點關注以下技術指標：

反向恢復時間（t_rr）：高頻場景需選擇t_rr＜100ns的超快恢復型號。

最大反向電壓（V_RRM）：需高于電路峰值電壓1.2-1.5倍，如光伏系統常選1200V以上規格。

正向電流（I_F）：根據負載電流確定，并預留20%-30%裕量以防過載。

封裝形式：小功率場景適用TO-220，大電流（＞20A）推薦TO-3P或螺栓封裝以增強散熱。

四、行業發展趨勢

據市場數據顯示，2022年中國快恢復二極管需求量已突破110億只，新能源與工業自動化成為主要驅動力。未來，隨著碳化硅（SiC）等寬禁帶材料的應用，快恢復二極管將向更高耐壓、更低損耗方向迭代，進一步拓展在高壓直流輸電、軌道交通等領域的應用。

結語

快恢復二極管作為電力電子系統的“速度擔當”，其性能直接影響設備效率與可靠性。合理選型與場景適配是發揮其價值的關鍵。如需了解更多技術細節或產品方案，歡迎聯系我們。
