在半導體技術的前沿領域，碳化硅（SiC）作為一種寬禁帶半導體材料，正以其卓越的性能優勢，引領著功率半導體器件的革新。與傳統的硅基器件相比，碳化硅器件在效率、運行速度以及設備成本、體積和重量等方面，均實現了顯著的優化與提升。

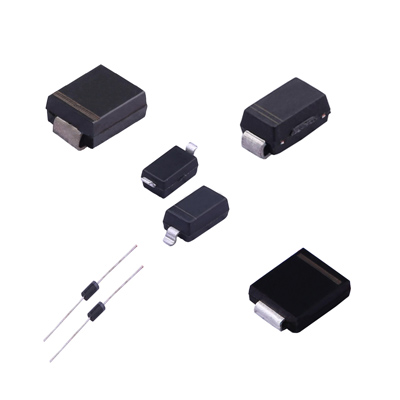

一、碳化硅二極管的性能優勢
碳化硅材料的特性賦予了其在功率半導體器件領域的獨特優勢。首先，碳化硅的寬禁帶（3.26eV）使其能夠在更高的溫度下穩定工作，突破了傳統硅器件150ºC的工作溫度限制。其次，其高臨界場（3×106V/cm）和高導熱系數（4.9W/cm·K）確保了器件在高電壓、高功率條件下的可靠運行，并能夠更有效地散發熱量，從而提高整體系統的熱管理效率。
二、碳化硅二極管的應用領域
（一）太陽能逆變器
在太陽能發電系統中，碳化硅二極管作為核心元件之一，展現出無可比擬的技術優勢。其導通與關斷狀態的轉換速度極快，有效避免了普通雙極二極管開關時產生的反向恢復電流。這一特性使得碳化硅二極管的能耗降低了70%，并且能夠在寬泛的溫度范圍內維持高能效表現。此外，它還賦予設計人員更大的靈活性，以優化系統的工作頻率，從而提升整個太陽能逆變器的性能和效率。
（二）新能源汽車充電器
碳化硅二極管在新能源汽車充電器中的應用同樣引人注目。經過嚴格的汽車級產品測試，其極性接反擊穿電壓提升至650V，滿足了設計人員和汽車廠商對降低電壓補償系數的需求。這確保了車載充電半導體元器件的標稱電壓與瞬間峰壓之間具有充足的安全裕度。同時，雙管產品的設計最大限度地提升了空間利用率，降低了車載充電器的重量，符合新能源汽車對輕量化和高效能的追求。
（三）開關電源
碳化硅二極管在開關電源中的應用，充分展現了其在高頻操作和快速切換方面的卓越性能。其零恢復和溫度無關的行為，加之低電感RP包的設計，使得這些二極管能夠廣泛應用于快速開關二極管電路和高頻轉換器中。這種高頻、高效的工作特性，為開關電源的小型化、高效化和高性能化提供了有力支持。
（四）工業應用
在工業領域，碳化硅二極管在重型電機和工業設備的高頻電源轉換器中發揮著關鍵作用。其高效率、大功率和高頻率的特性，能夠顯著提升工業設備的性能和能源利用效率，降低設備的運行成本和維護頻率。
三、碳化硅二極管的核心特性
低導通電阻：碳化硅單載流子器件的漂移區薄，開態電阻小，僅為硅器件的1/100到1/300。這種低導通電阻特性使得碳化硅功率器件的正向損耗大幅降低，提高了器件的能效。
高擊穿電壓：由于碳化硅材料具有高的擊穿電場，其功率器件能夠實現高的擊穿電壓。例如，商用的硅肖特基二極管電壓通常低于300V，而碳化硅肖特基二極管的擊穿電壓已達到600V，顯著提升了器件在高電壓應用中的可靠性和安全性。
高熱導率：碳化硅的高熱導率確保了器件在高功率運行時能夠有效散熱，維持穩定的溫度環境，延長器件的使用壽命。
高工作溫度：碳化硅器件能夠在較高溫度下穩定工作，突破了傳統硅器件的工作溫度限制，拓展了其在高溫環境下的應用范圍。
高抗輻照能力：碳化硅材料具有優異的抗輻照性能，使其在航空航天、衛星通信等高輻射環境下仍能保持穩定的性能。
優異的可靠性和穩定性：碳化硅功率器件的正反向特性隨溫度和時間的變化很小，確保了器件在長期運行中的可靠性和穩定性。
優良的反向恢復特性：碳化硅器件的反向恢復電流小，開關損耗低，這不僅提高了器件的能效，還減少了電磁干擾，提升了系統的整體性能。
體積和損耗的優化：碳化硅器件的應用能夠有效減少功率器件的體積，同時降低電路損耗，為設備的小型化和高效化提供了可能。
碳化硅二極管作為新一代功率半導體器件的代表，憑借其卓越的性能和廣泛的應用前景，正在逐步取代傳統的硅基二極管，成為高功率、高頻率、高效率應用領域的首選。隨著技術的不斷進步和成本的逐漸降低，碳化硅二極管將在更多的領域發揮其獨特的優勢，推動電子設備和系統的性能邁向新的高度。
