GA型大氣清灰袋式除塵器設備

2018-07-17 11:52 點擊量：

GA型大氣清灰袋式除塵器的清灰系統采用了高頻振動反吹風的工藝技術，相比以前的脈沖噴吹和高壓反吹除塵器來說，既節約了設備投資，GA型系列大氣清灰袋式除塵器而且顯著降低了設...

咨詢熱線：13931771599

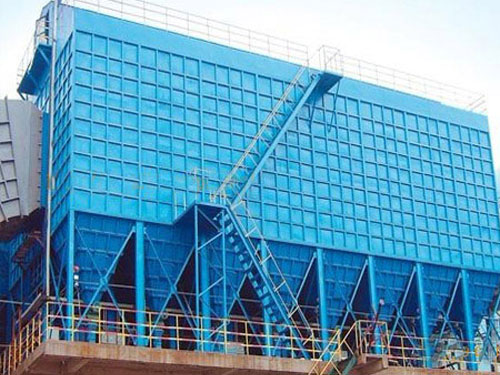

GA型大氣清灰袋式除塵器

GA型大氣清灰袋式除塵器設備介紹

　　GA型大氣清灰袋式除塵器的清灰系統采用了高頻振動反吹風的工藝技術，反吹風由特殊設計的電動機帶動三通閥來實現，電動缸的動作由一套自控系統來控制，相比以前的脈沖噴吹和高壓反吹除塵器來說，既節約了設備投資，而且顯著降低了設備的運行維護成本，同時還兼具了運行穩定、除塵效率高、維護方便、使用壽命長等優點。GA型大氣清灰袋式除塵器可以適用于建材、陶瓷、冶金、糧食、化工、鑄造、輕工等多種工況的除塵需求。

GA型離線清灰布袋式除塵器設備原理

　　含塵氣體經由進氣管進入GA型除塵器的灰斗，通過箱體內的除塵布袋時，粉塵被阻隔在除塵布袋外層，凈化后的干凈氣體，由電動三通閥開啟的主閥板處排至出氣管，然后通過出風口，隨煙囪排入大氣中。
　　隨著GA型離線清灰布袋式除塵器的運行時間增加，除塵布袋外層的粉塵會越積越多，除塵阻力也隨之逐漸升高，除塵器內阻力值達到80～120毫米水柱時（可通過U型壓力計看出），電動缸開動使用電動三通閥的主閥板關閉，副閥板打開，進行反吹清灰。
清灰時空氣通過電動閥反吹回除塵器箱體內，以反方向對布袋進行反吹，同時高頻振動器開啟，使除塵布袋做高頻振動，在兩種作用力的作用下達到抖落灰塵，反吹清灰的目的，當清灰結束，高頻電振器也隨著關閉，主板閥打開，副板閥關閉，再次恢復除塵作業，清灰周期以及清灰時間可由使用企業自行設定，清灰工作會定時自動運行。

GA型系列大氣清灰袋式除塵器性能參數

序號

	性能參數 規格	Ⅱ	Ⅲ	Ⅳ	Ⅴ
1	過濾面積(米²)	104	156	208	260
2	濾袋數量(條)	64	96	128	160
3	濾袋規格(直徑×長度毫米)	Φ160×3350	Φ160×3350	Φ160×3350	Φ160×3350
4	設備阻力(毫米水柱)	<120	<120	<120	<120
5	除塵效率 %	>99	>99	>99	>99
6	入口含塵濃度(克/米³)	<15	<15	<15	<15
7	過濾風速(米/分)	1.0-2.0	1.0-2.0	1.0-2.0	1.0-2.0
8	處理風量(米³/時)	6240-12480	9036-18720	2450-24900	15600-31200
9	使用溫度(℃)	<120	<120	<120	<120
10	電機總容量(瓦)	1.34	1.71	2.68	3.05
11	外形尺寸長×寬×高毫米²	3000×3725 ×6640	3000×4525 ×6640	3000×5325×6640	3000×6125×6640
12	設備重量 (公斤)	6044	7189	8640	9670

	性能參數 規格	Ⅵ	Ⅶ	Ⅷ
1	過濾面積(米2)	312	364	416
2	濾袋數量(條)	192	224	256
3	濾袋規格(直徑×長度毫米)	Φ160×3350	Φ160×3350	Φ160×3350
4	設備阻力(毫米水柱)	<120	<120	<120
5	除塵效率 %	>99	>99	>99
6	入口含塵濃度(克/米3)	<15	<15	<15
7	過濾風速(米/分)	1.0-2.0	1.0-2.0	1.0-2.0
8	處理風量(米3/時)	18720-37440	21840-43680	24960-19920
9	使用溫度(℃)	<120	<120	<120
10	電機總容量(瓦)	4.02	4.39	5.36
11	外形尺寸長×寬×高毫米2	3000×6925×6640	3000×7725×6640	3000×8575×6640
12	設備重量公斤	8570	9366	10827
