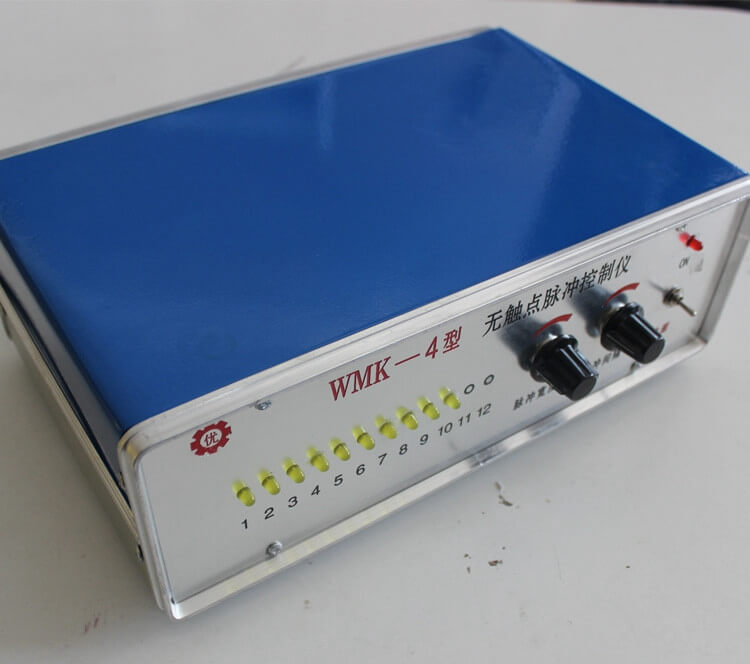

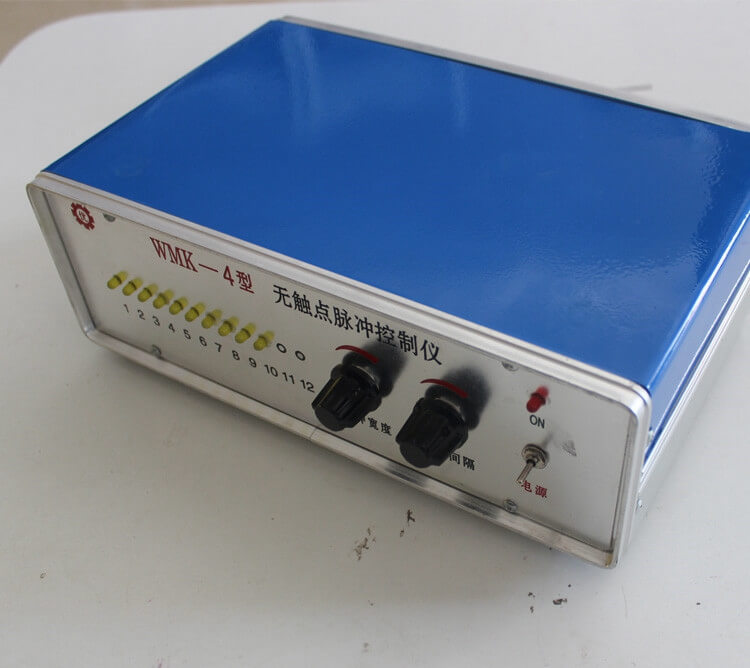

WMK-4型無觸點脈沖控制儀

　一、wmk-4型脈沖控制儀介紹

　　wmk-4型無觸點脈沖控制儀,有1-80門等，電壓分別有24V，30V，36V，90V，110V，220V各種規格，主板為CMOS數字集成電路（可控硅輸出），性能可靠，調試方便，維修容易。顯著提高了儀器工作的可靠性和抗干擾能力。為整機的小型化，多功能，低功耗，易安裝、易調試、易維修提供了最可靠的保證。有于集成度的提高，大大提高了控制門數的數量。

　二、wmk-4脈沖控制儀參數：

　　1、脈沖寬度：0.01-0.5秒2、脈沖間隔：0.8-30秒
　　3、工作電壓：220VAC-50HZ4、整機功耗：<40W
　　5、外形尺寸：10*20*25cm6、輸出電壓：24V、110V、220V可選
　　7、環境溫度：-20℃

　三、wmk-4型脈沖控制儀維護：

　　（1）輸出線插頭插入進項后部插孔內部，另一端與電磁閥相連接，脈沖電磁閥再用連接線連接到公共線排，導線顏色一般為紅色或白色。
　　（2）控制儀電源接入200V交流電。
　　（3）控制儀工作時電源指示燈應保持常亮。
　　（4）脈沖間隔及寬度旋鈕按照工況需求調節到適當檔位即可。
　　（5）脈沖控制儀注意保養，避免暴露在高溫、高粉塵、濕氣大的工作環境當中。

　四、wmk-4型無觸點脈沖控制儀注意事項：

　　（1）輸出線接頭應插接到底，防止接觸不良，單機輸出線僅供單機連接使用，不可擅自互相連接。
　　（2）電路保險管應小于或等于2A，切勿使用其他導電物替代保險管工作。
　　（3）使用時注意避免電磁脈沖閥或連接導線出現短路漏電的情況，經常檢查線路連接是否正常，對地電阻應至少大于2兆歐。
　　（4）安裝脈沖控制儀或檢修電路時，一定關閉電源，防止出現事故或造成控制儀程序紊亂。
