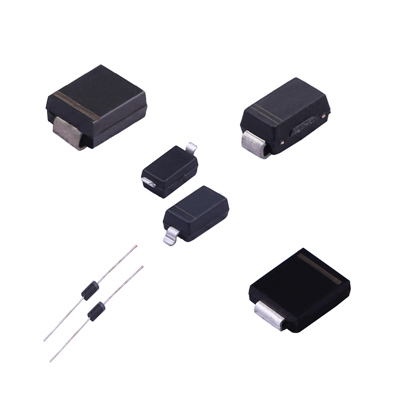

二極管兩端的電壓降是其正向?qū)щ姇r的關鍵參數，反映了電壓與電流之間的關系，對電路設計與調試具有重要意義。本文深入探討二極管電壓降的相關知識，助您更好地理解和應用這一關鍵指標。
一、二極管電壓降的定義
二極管正向壓降（電壓降）是指二極管導通時，兩端存在的電壓差。當二極管兩端電壓達到一定閾值，電流開始流過二極管，且隨著電流增加，二極管兩端電壓差會變化。理想情況下，二極管電壓降為零，但實際應用中，受材料特性和內部結構影響，總會存在一定電壓降。傳統硅二極管電壓降通常在0.6V至0.7V，肖特基二極管則在0.2V至0.3V之間。
二、影響二極管電壓降的因素
二極管兩端的電壓降受多種因素影響：
（一）電流
正向電流流過二極管時，電壓降隨電流增加而逐漸上升。電流增大使二極管內部電阻增加，從而導致電壓差增大。
（二）溫度
工作溫度影響二極管電壓降。溫度升高，二極管內阻減小，電流通過更容易，電壓降降低。這是因為高溫下二極管載流子活動更活躍，電阻減小。不同溫度下，二極管電壓降會變化，通常高溫下電壓降較低。
（三）二極管的類型
不同二極管因內部結構和材料不同，電壓降各異。如硅二極管與肖特基二極管，前者壓降較大，后者壓降較小。
三、測量二極管兩端電壓降的步驟
測量二極管電壓降常用數字萬用表，以下是具體步驟：
（一）選擇正確的儀表
使用數字萬用表的二極管測試功能可精確測量電壓降。大多數現代萬用表都具備此模式。
（二）連接到電路
確保電路已連接且電流流過二極管。二極管截止時，測得電壓降為零或接近零。
（三）連接萬用表
紅探頭接二極管陽極（正極），黑探頭接陰極（負極），設置萬用表為二極管測試模式，屏幕顯示電壓降值。
（四）讀取測量結果
測量結果以伏特（V）顯示。硅二極管通常為0.6V - 0.7V，F(xiàn)ET二極管為0.2V - 0.4V。
（五）反向測試
反向連接探頭可驗證二極管狀況。若二極管良好，反向測試不顯示電壓，表示關閉。
四、測量注意事項
（一）二極管狀態
確保二極管正向?qū)ǎ駝t測量不準。反向電壓下二極管應關閉。
（二）電源影響
電源穩定性可能影響測量。確保電源電壓足夠高，使二極管正常導通。
（三）環境溫度
環境溫度會影響測量。為確保準確性，最好在室溫下測量。
（四）萬用表精度
萬用表的精度和分辨率影響測量結果。選擇時需保證其具備足夠的分辨率和精度。
總結
二極管壓降是衡量其性能的關鍵指標，影響電路效率與穩定性。掌握正確的測量方法，能準確了解二極管工作狀態，對電路設計、維護、優化及故障排除具有重要幫助。
