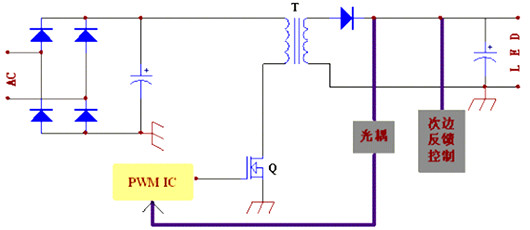

在LED照明領域，隔離型驅動方案憑借其安全性和穩定性優勢，被廣泛應用。該方案通過隔離變壓器，使輸入端與輸出端的電路實現電氣隔離，有效降低觸電風險，提升設備可靠性，尤其適用于對安全性要求高的戶外照明、工礦照明等場景。

二、LED非隔離型驅動方案解析

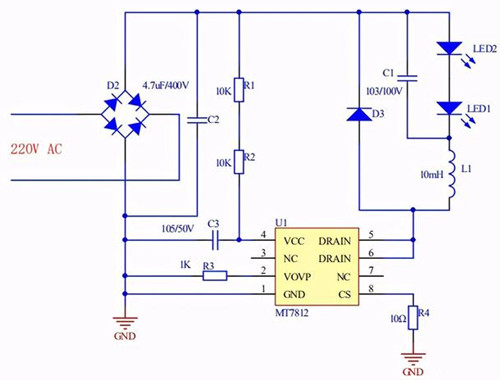

以下是一個典型非隔離型LED恒流驅動電路的詳細解析：

（一）電路整體架構

市電220V經整流橋D2整流后，由濾波電容C2濾波，為MT7812芯片的VCC引腳供電。該電路無需外接MOS管和變壓器，簡化了設計。

（二）關鍵元件功能

電阻R1和R2：起到限流作用，防止高壓大電流沖擊MT7812芯片內部電路，保護芯片正常工作。

VOVP引腳和CS引腳：VOVP引腳通過下拉電阻接地，實現高壓過載保護功能；CS引腳則通過下拉電阻接地，用于設定LED驅動電流值，從而實現對LED亮度和工作狀態的精準控制。

DRAIN引腳：作為MT7812芯片內部集成功率MOS管的一個引腳，與LED燈珠相連，負責直接驅動LED燈珠發光。

（三）特殊元件作用

串聯電感：在LED電路中串聯電感，目的是穩定驅動電流，使電流更恒定，以達到LED恒流驅動的設計目標，提升LED照明的穩定性和使用壽命。

并聯電容：在LED燈珠兩端并聯電容，用于抑制LED燈兩端電壓的突然變化，防止電壓波動破壞LED燈的恒流效果，維持LED燈的穩定工作狀態。

D3二極管：起到保護LED燈珠的作用。當MT7812內部集成的MOS管在關斷瞬間產生高壓時，D3二極管能有效防止該高壓擊穿LED燈珠，保障整個電路的安全可靠運行。

（四）方案應用價值

此非隔離型LED驅動方案具有電路結構簡單、成本低等優點，適用于對成本敏感且對電氣隔離要求不高的室內LED照明應用，如普通家用LED燈具等，在滿足基本照明需求的同時，也能實現一定的節能效果。
