一、反相加法運算電路概述
反相加法運算電路的核心功能是將多個輸入電壓按一定比例相加，并在輸出端以反相的形式呈現。其工作原理基于運算放大器的特性以及電路中電阻的合理配置，通過精確調控電流與電壓的分配，實現輸入電壓的反相加法運算。
二、電路原理與計算推導
反相加法運算電路的典型結構包含運算放大器以及多個輸入電阻和反饋電阻。以下是其詳細的計算推導過程：
根據電路圖，可得V?=V?=0V（在理想運放條件下）。設Vi?=V??，Vi?=V??。
根據基爾霍夫電流定律，可得：
(Vo-V?)/R??=(V?-Vi?)/R??+(V?-Vi?)/R??
代入V?=0V，整理得：
Vo/R??=(-Vi?)/R??+(-Vi?)/R??
進一步化簡得到輸出電壓Vo的表達式：
Vo=-R??×(Vi?/R??+Vi?/R??)
從該表達式可見，輸出電壓Vo與輸入電壓Vi?和Vi?的代數和成反比關系，并且輸出電壓的相位與輸入電壓相反，因此得名反相加法運算電路。
三、測試實例
以下是幾個具體實例的計算與仿真結果對比：

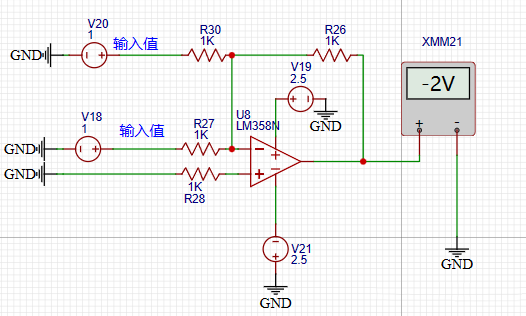

當Vi?=V??=1V，Vi?=V??=1V，且R??=R??=R??時，代入公式計算可得Vo=-(1+1)V=-2V，仿真結果與之相符。
當Vi?=V??=1.2V，Vi?=V??=0.5V，且R??=R??=R??時，計算得出Vo=-(1.2+0.5)V=-1.7V，同樣與仿真結果吻合。
這些實例驗證了反相加法運算電路理論計算的準確性，說明在滿足電路理想條件與電阻匹配要求下，電路可穩定實現預期的反相加法運算功能。
四、應用注意事項
在實際應用反相加法運算電路時，需關注以下關鍵要點：
（一）運放的選型
選擇合適的運算放大器是電路設計的關鍵。應根據應用需求考慮運放的帶寬、增益、輸入偏置電流、噪聲等參數。例如，在音頻信號處理中，需選擇具有低噪聲、寬頻帶的運放；在高精度測量系統中，應優先考慮輸入偏置電流小、失調電壓低的運放型號。
（二）電阻的匹配精度
電路中電阻的精度直接影響運算結果的準確性。為提高運算精度，應選用高精度、低溫漂的金屬膜電阻，并盡量保證電阻的匹配度。在批量生產中，還需考慮電阻的溫度系數對電路性能的影響，必要時采取溫度補償措施。
（三）輸入信號的范圍
輸入信號必須處于運放允許的輸入共模電壓范圍內。超出該范圍可能導致運放的工作特性嚴重偏離理想狀態，運算精度下降，甚至出現非線性失真。同時，過高的輸入信號幅值還可能對運放的輸入級造成損害。在實際應用中，應充分考慮輸入信號的幅值變化范圍，并通過合理選擇運放型號、配置輸入保護電路或采用電壓鉗位等措施，確保輸入信號始終在安全有效的范圍內。
（四）電路的穩定性
在高頻應用中，需關注電路的穩定性。可通過在運放的反饋電阻上并聯小電容或在輸入端添加濾波電容等方法，抑制高頻振蕩，提高電路的穩定性。
