一、變?nèi)荻O管的工作原理
變?nèi)荻O管本質上是一個PN結二極管，主要在反向偏壓狀態下工作，其核心目的是利用PN結的電容效應。當在PN結上施加反向偏壓時，N區的自由電子被正極吸引，P區的空穴則被負極吸引，這一過程導致在PN結附近形成一個無載流子區域，即耗盡層。
耗盡層的厚度并非固定不變，而是隨著反向偏壓的改變而變化，進而影響二極管的結電容（C）。根據公式C=kS/d，其中C代表結電容，k是介電常數，S表示PN結的有效面積，d則為耗盡層的寬度。可以明顯看出，耗盡層越寬，結電容就越小；反之，耗盡層越窄，結電容就越大。因此，增大反向偏壓會使耗盡層加寬，結電容隨之減少；而減小反向偏壓則會讓耗盡層變窄，結電容相應增加。正是這一特性，使得變?nèi)荻O管能夠充當可調諧電容器，在無線通信、電路調諧、頻率控制等多個關鍵領域得到了廣泛應用。
二、變?nèi)荻O管的主要特性
電容可調性：變?nèi)荻O管最為突出的特點是其結電容能夠隨反向偏壓的變化而改變，這一特性使其在頻率調諧和自動匹配系統中具有極高的應用價值。通過調節反向偏壓，可以精確地控制電容的大小，從而實現對電路參數的動態調整。
非線性特性：反向偏壓與結電容之間的關系并非線性，即電容的變化并非與電壓的變化成嚴格的正比或反比關系。在不同的工作電壓區間，電容的變化速率存在差異。這一非線性特性在實際電路設計時需要特別加以考慮，以確保電路性能符合預期。
寬工作頻率范圍：變?nèi)荻O管在高頻乃至超高頻電路中表現出色，適用于射頻（RF）和微波通信系統等多種應用場景。其性能在從兆赫茲（MHz）到吉赫茲（GHz）的寬頻率范圍內都能保持穩定，這使得它能夠滿足現代電子系統對高頻性能的需求。
低損耗與快速響應：變?nèi)荻O管具有快速的響應能力，能夠在高速調制、自動增益控制（AGC）等應用中發揮關鍵作用。同時，它的功耗相對較低，這對于設計節能高效的電路系統具有重要意義，尤其適用于對能效有嚴格要求的便攜式設備和遠程通信設備。

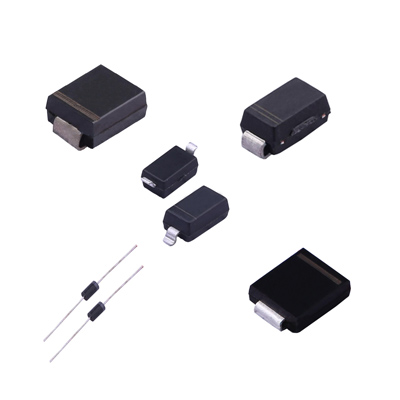

多樣化的封裝形式：為了滿足不同應用場景的需求，變?nèi)荻O管提供了多種封裝形式。包括玻璃封裝（玻封）、塑料封裝（塑封）、金屬封裝（金封）以及表面貼裝（SMD）等。玻璃封裝具有良好的高頻性能和穩定性，適用于高要求的射頻應用；塑料封裝則成本較低、機械強度較高，適合大規模生產和一般消費電子產品；金屬封裝能夠提供更好的散熱性能和電磁屏蔽效果，適用于高功率和惡劣環境下的應用；而表面貼裝形式則便于自動化生產和小型化設計，廣泛應用于各類印制電路板（PCB）組裝中。
三、變?nèi)荻O管的典型應用
無線電調諧應用：在收音機、電視等電子設備的調諧電路中，變?nèi)荻O管與振蕩器電路協同工作。通過改變施加在其上的反向偏壓，可以調節變?nèi)荻O管的結電容，進而改變振蕩電路的諧振頻率，實現對不同廣播頻率的接收和切換。這種調諧方式不僅提高了調諧的精度和速度，還簡化了電路設計，減少了機械調諧元件的使用，提高了設備的可靠性和穩定性。
頻率合成器中的應用：在鎖相環（PLL）電路等頻率合成系統中，變?nèi)荻O管是實現高精度頻率控制的關鍵元件。通過改變變?nèi)荻O管的結電容，可以微調振蕩器的輸出頻率，使頻率合成器能夠產生精確、穩定的頻率信號。這對于通信系統中的頻率合成、信號源的設計以及儀器儀表中的頻率測量等應用都具有至關重要的作用。
FM調制電路應用：在FM發射機中，變?nèi)荻O管用于實現頻率調制（FM）。調制信號通過改變變?nèi)荻O管的反向偏壓，使其結電容相應變化，從而引起振蕩電路頻率的變化。這樣，發射機的輸出頻率就能夠隨著輸入調制信號的電壓變化而變化，實現對音頻或其他基帶信號的有效調制，確保調制信號能夠準確地傳輸?shù)浇邮斩恕?/div>
自動增益控制（AGC）應用：在無線通信系統以及各種接收機電路中，變?nèi)荻O管可用于自動增益控制環節。通過調整變?nèi)荻O管的結電容，可以改變放大器的增益，從而實現對接收信號強度的自動調節。這有助于優化信號質量，提高系統的抗干擾能力，確保在不同信號強度條件下都能穩定、清晰地接收和處理信號，提升整個通信系統的性能和可靠性。
