CLK擴散式旋風除塵器

2018-07-17 14:31 點擊量：

clk擴散式旋風除塵器外形呈圓錐型，降低了塵氣從筒中心逃逸的可能性，內部裝有反射屏，可以有效的防止二次揚塵，clk除塵器主要適用于捕捉較為干燥的非纖維性顆粒物，同時可以起...

咨詢熱線：13931771599

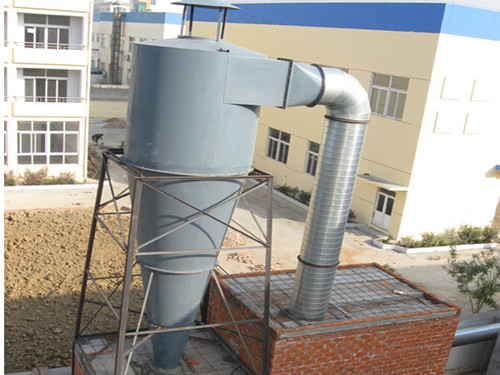

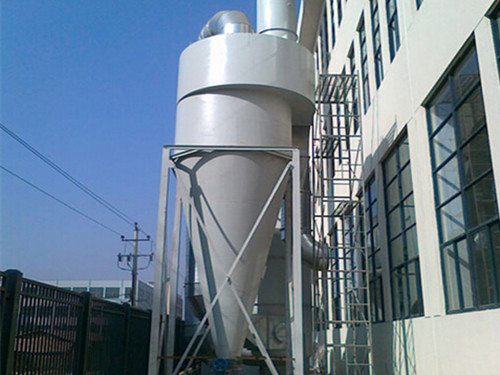

CLK擴散式旋風除塵器設備

　一、CLK擴散式旋風除塵器設備介紹：

　　CLK擴散式旋風除塵器外形呈圓錐型，降低了塵氣從筒中心逃逸的可能性，內部裝有反射屏，可以有效的防止二次揚塵，本款除塵器主要適用于捕捉較為干燥的非纖維性顆粒物，同時可以起到回收物料的作用，極大的提高了除塵效率和產品性價比。

　二、CLK除塵器設計結構：

　　在CLK除塵器設計當中，外筒的直徑及高度都能對除塵器的除塵性能產生影響，外筒直徑的大小，決定了除塵器賦予塵粒的離心力的大小，直徑越小，離心力越大，流體阻力也越大，外形較細的除塵器往往又短又粗的CLK除塵器效率要高，且能捕捉較為細小的粉塵，一般來說，性能較好的的CLK除塵器除塵器的外筒高度與直徑比在1~2倍左右，椎體的高度與直徑的比在1~3倍左右為佳，椎體的角度在20°-40°之間。
　　在實際運行當中，CLK除塵器的入口斷面寬高比也是一個很重要的參數，寬高比越小，氣流徑向厚度越薄，越有利于粉塵的分離沉降，而除塵效率也就越高。一般的斷面多為矩形，寬高比多保持在2左右。

　三、CLK除塵器設計除塵原理：

　　當含有粉塵的氣體從進風口切入筒身，大粒徑的粉塵在重力與離心力的雙重作用下，隨部分氣流沿筒壁落入反射屏與椎體之間的的環隙落入灰斗之內，隨著殼體下部的直徑變大，旋轉氣流也會減慢，粉塵在慣性作用下落入灰斗，氣體則經由透氣孔、排氣管排出除塵器。

　四、CLK擴散式旋風除塵器性能參數：

型號規格	進口風速(M/S)	處理風量(m2/h)	阻力(Pa)	效率(%)	外型尺寸(mm)	重量(kg)
CLK-ф150	10-20	210-420	100	95	380×1210	33
CLK-ф200		370-735			466×1916	52
CLK-ф250		595-1190			566×2039	75
CLK-ф300		840-1680			631×2447	103
CLK-ф350		1130-2270			716×2866	143
CLK-ф400		1500-3000			808×3277	225
CLK-ф450		1900-3800			893×3695	279
CLK-ф500		2320-4650			983×4106	347
CLK-ф600		3370-6750			1150×4934	612
CLK-ф700		4600-9200			1325×5176	819

　五、CLK擴散式旋風除塵器外形尺寸：

尺寸規格	L	L1	L2	L3	D1	D2	D3	E	E1	E2	E3	E4	E5	E6
150	1210	450	300	250	75	150	250	108	150	184	39	77	346	180
200	1619	600	400	330	100	200	330	143	200	235	51	90	426	180
250	2039	750	500	415	125	250	415	178	250	285	66	104	511	180
300	2447	900	600	495	150	300	495	213	300	336	78	116	591	180
350	2866	1050	700	580	175	350	580	548	350	387	90	158	676	180
400	3277	1200	800	660	200	400	662	284	400	460	105	165	768	200
450	3195	1300	900	745	225	450	747	319	450	510	117	177	853	200
500	4106	1500	1000	825	250	500	827	354	500	560	129	188	943	220
600	4934	1800	1200	990	300	600	992	425	600	657	156	216	1110	220
700	5716	2100	1400	1155	350	700	1157	495	700	756	183	243	1285	240
