一、三極管恒流原理精講
當三極管應用于恒流驅動場景時，通常工作在放大區或恒流區。通過精準調控三極管的基極電壓和發射極電阻，能夠實現對流經 LED 電流的有效限制，確保 LED 在穩定的工作電流下運行，從而保障其發光性能和使用壽命。
一個典型的 NPN 三極管恒流源電路，由電源、限流電阻、穩壓源（如齊納二極管）以及三極管構成。當輸入電壓穩定后，基極通過穩壓管獲得一個恒定電壓。發射極則通過電阻形成電流反饋機制。在這一閉環反饋作用下，集電極流向 LED 的電流得以基本恒定，有效避免了因電流波動導致的 LED 發光不穩定或損壞等問題。
二、電路設計關鍵參數掌控
在實際的電路設計過程中，以下幾個關鍵參數的精準控制至關重要：
（一）穩壓管電壓（V_Z）
穩壓管電壓是設定基極電壓的核心參數，一般選擇值在 5V 左右。然而，具體數值應根據 LED 的電流需求以及電源電壓余量進行合理調整。例如，若 LED 需要較大的工作電流，可適當提高穩壓管電壓，為基極提供更高的電壓偏置，從而增加發射極電流，滿足 LED 的電流需求；反之，若電源電壓相對較低，為保證電路的穩定性和效率，則需降低穩壓管電壓，確保基極電壓不超過三極管的耐壓范圍。
（二）發射極電阻（R_E）
發射極電阻直接決定了輸出電流的大小，其值通常通過公式 I_LED ≈ (V_Z - V_BE)/R_E 計算得出。其中，V_BE 是三極管的基極 - 發射極壓降，一般在 0.6 - 0.7V 之間。設計人員可以根據 LED 的額定電流要求，結合選定的穩壓管電壓，精確計算出所需的發射極電阻值。例如，若 LED 的額定電流為 20mA，穩壓管電壓為 5V，則發射極電阻可計算為 R_E ≈ (5V - 0.7V)/0.02A ≈ 215Ω。在實際選型中，可選取接近該計算值的標準電阻值，如 220Ω，以確保 LED 能夠在接近額定電流的條件下工作，實現最佳的發光效果和穩定性。

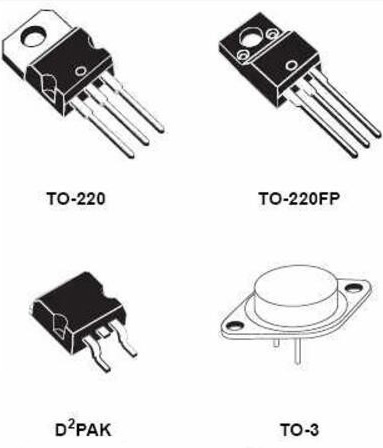

（三）三極管選擇
所選三極管需具備滿足所需電流放大能力（hFE）與功率耐受等級的特性。首先，三極管的電流放大系數 hFE 應足夠大，以確保能夠可靠地放大基極電流，為 LED 提供所需的較大工作電流。一般而言，對于中小功率 LED 照明應用，hFE 值在 100 以上的三極管即可滿足要求。其次，三極管的功率耐受能力也至關重要。在恒流驅動過程中，三極管會因電流流過而產生熱量，若其功率耐受等級不足，可能導致三極管過熱，進而引發性能下降甚至損壞。因此，需根據 LED 的工作電流和電壓，以及電路中的其他參數，計算三極管在工作過程中可能承受的最大功率損耗，并選擇功率耐受等級足夠的三極管，確保其在穩定的工作溫度范圍內運行，避免因發熱而造成穩定性下降。
三、LED 電源應用場景適配
三極管恒流控制憑借其簡單、高效的特性，在中小功率 LED 照明場景中得到了廣泛應用，如夜燈、手電筒、信號指示燈等。這些應用場景通常對電路的復雜度和成本較為敏感，而三極管恒流驅動電路結構簡單，元器件數量少，易于設計和制造，能夠在滿足基本照明需求的同時，有效降低系統成本和占用空間。
然而，需要注意的是，該方案在高電壓、高功率應用中效率相對較低。這是因為在這些應用中，三極管需要承受較大的電壓降和電流，導致其功耗增加，大量電能以熱量形式在三極管上消耗，從而降低了整體的能源利用效率。因此，在高電壓、高功率的 LED 照明系統中，如大功率路燈、大功率工礦燈等，單純采用三極管恒流驅動可能并非最佳選擇，需結合其他高效的驅動技術和散熱設計，以提高系統的效率和可靠性。但在一些對空間和成本有嚴格限制的產品中，即使面對高電壓輸入的情況，通過合理搭配散熱設計，如增加散熱片、優化 PCB 布局以提高散熱效率等措施，仍然可以謹慎地應用三極管恒流驅動方案，以在有限的資源條件下實現基本的恒流功能。
四、實際電路示例演繹
假設需要為一個工作電壓 3.2V、電流為 20mA 的 LED 提供穩定的電源。電路設計如下：選用一顆 6V 的齊納二極管作為穩壓源，NPN 型三極管選擇 S8050，發射極串接一個 150Ω電阻。
電流設定 ：I ≈ (6V - 0.7V)/150Ω ≈ 35mA。通過調整 R_E 的值，即可靈活控制輸出電流大小。例如，若想將輸出電流降低至 15mA，則可重新計算發射極電阻為 R_E ≈ (6V - 0.7V)/0.015A ≈ 353Ω，選擇接近該值的標準電阻 360Ω 進行替換。
效率考慮 ：LED 電壓占用整個電源電壓的一部分，其余壓降全部落在三極管上。因此，為減少能耗，建議在輸入電壓接近 LED 工作電壓時使用該方案。例如，若電源電壓為 5V，LED 工作電壓為 3.2V，則三極管上的壓降為 5V - 3.2V = 1.8V，此時三極管的功耗為 1.8V × 0.02A = 0.036W；而若電源電壓升高至 12V，在相同的 LED 工作電流下，三極管上的壓降增至 12V - 3.2V = 8.8V，功耗大幅上升至 8.8V × 0.02A = 0.176W，能耗增加近 5 倍。由此可見，選擇合適的輸入電壓，盡量使其接近 LED 的工作電壓，對于提高整個電路的能源利用效率具有重要意義。
五、優缺點分析權衡
（一）優點
電路結構簡單，調試方便 ：三極管恒流驅動電路所使用的元器件數量少，電路布局簡潔，這使得在實際的電路板設計和制造過程中，能夠有效降低復雜度和成本。同時，在調試階段，由于電路的邏輯清晰，參數調整便捷，工程師能夠快速定位問題并進行優化，縮短產品研發周期。
響應速度快，適用于動態負載 ：三極管作為一種高速半導體器件，能夠在短時間內響應基極電壓的變化，進而快速調整發射極電流。這一特性使得三極管恒流驅動電路在面對動態負載，如需要頻繁調光或開關的 LED 照明應用中，能夠及時跟蹤負載變化，確保 LED 在不同工作條件下都能獲得穩定的電流供應，維持其發光性能的穩定性。
適用于低壓、恒流要求不高的 LED 場合 ：在一些對成本敏感且對恒流精度要求不高的低壓 LED 照明場景，如小型電子設備的指示燈、便攜式照明燈具等，三極管恒流驅動能夠以較低的成本實現基本的恒流功能，滿足 LED 的基本工作需求，保障其正常發光和使用壽命。
（二）缺點
效率不高，特別是在高壓輸入時損耗較大 ：如前所述，當輸入電壓遠高于 LED 工作電壓時，三極管上的壓降增大，導致其功耗增加，大量電能轉化為熱能散失，降低了整個電路的能源利用效率。在高壓輸入應用場景中，這一問題尤為突出，可能需要額外的散熱措施來保證三極管的正常工作，進一步增加了系統的復雜度和成本。
不適用于多串聯 LED 負載 ：對于多串聯 LED 負載的情況，由于每個 LED 的工作電壓和電流特性可能存在差異，三極管恒流驅動難以精確地為每個 LED 提供均勻的電流，容易導致 LED 之間的電流分配不均，影響整體的發光效果和使用壽命。在多串聯 LED 照明系統中，通常需要采用更為復雜的驅動方案，如恒流源配合均流電路等，以滿足多 LED 的電流均衡需求。
需要良好散熱處理，防止熱失控 ：在實際工作過程中，三極管會因為電流流過和功耗產生熱量。若散熱處理不當，三極管溫度將持續升高，可能導致其性能下降，甚至出現熱失控現象，最終損壞器件。因此，在設計三極管恒流驅動電路時，必須充分考慮散熱問題，根據三極管的功耗和工作環境，合理選擇散熱措施，如增加散熱片、優化 PCB 布局以增強空氣流動等，確保三極管能夠在允許的溫度范圍內穩定工作。
